Adreçament Intern

1. Justificació del Pla d’Adreçament

1.1 Criteris de Selecció de Rangs i Subxarxes

Per respondre als requeriments del repte i complir amb el nivell PRO+ de la rúbrica d’Adreçament Intern, s’ha definit un pla d’adreçament segmentat en dues subxarxes principals utilitzant l’estàndard RFC 1918:

• Subxarxa d’Aula / Externa (192.168.13.0/24): S’adapta a la xarxa física del laboratori. L’adreça 192.168.13.1 es reserva per a la porta d’enllaç de la classe (Router0), l’adreça 192.168.13.47 s’assigna de manera estàtica a l’equip amfitrió (PC2), i la 192.168.13.100 s’assigna a la interfície externa del router Linux.
• Subxarxa Interna de MVs (10.0.0.0/24): Es tria la màscara /24 (255.255.255.0) per limitar el domini de difusió (broadcast) i optimitzar el tràfic. L’adreça 10.0.0.1 s’assigna com a IP fixa a la interfície interna del router Linux (VLAN 1) i s’exclou del pool DHCP. Les MVs clientes (PC0 i PC1) reben adreçament dinàmic per DHCP a partir de la 10.0.0.2.

1.2 Taula d’Inventari d’Adreçament

2. Procés d’Implementació Pas a Pas

2.1 Muntatge de la Topologia a Packet Tracer

En aquest pas es disposen tots els dispositius en el llenç de treball i es realitza el cableat físic directament entre les màquines virtuals i el router Linux mitjançant el mòdul d’expansió HWIC-4ESW, prescindint d’un switch intern addicional.

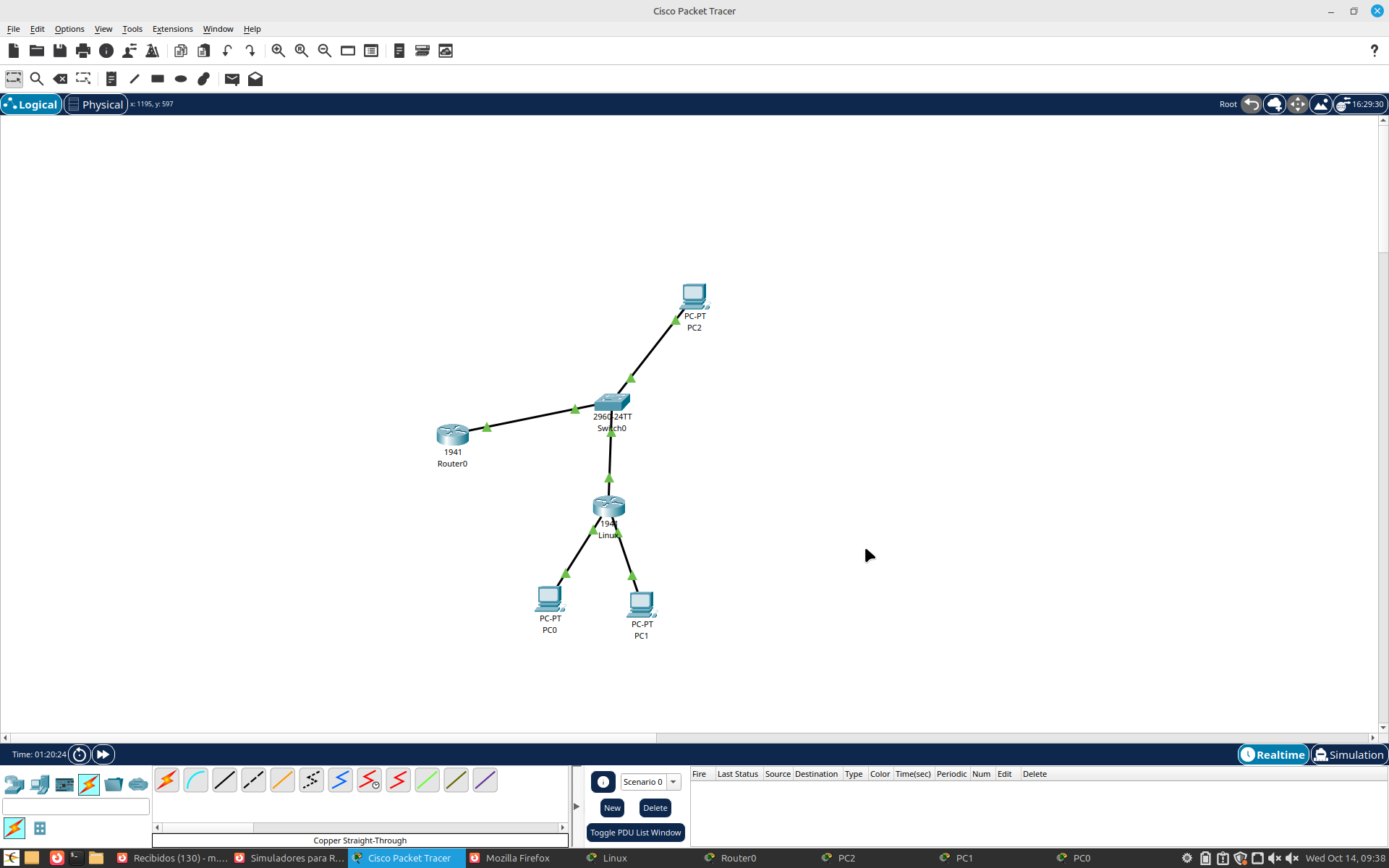

Figura 1: Diagrama de la topologia física completa amb tots els enllaços actius i en verd.

2.2 Configuració del Router Linux (Interfícies i DHCP)

A continuació s’introdueixen els comandaments de configuració CLI al dispositiu router per inicialitzar les interfícies de xarxa externa i interna, activar la VLAN 1 i definir el pool d’adreçament dinàmic DHCP:

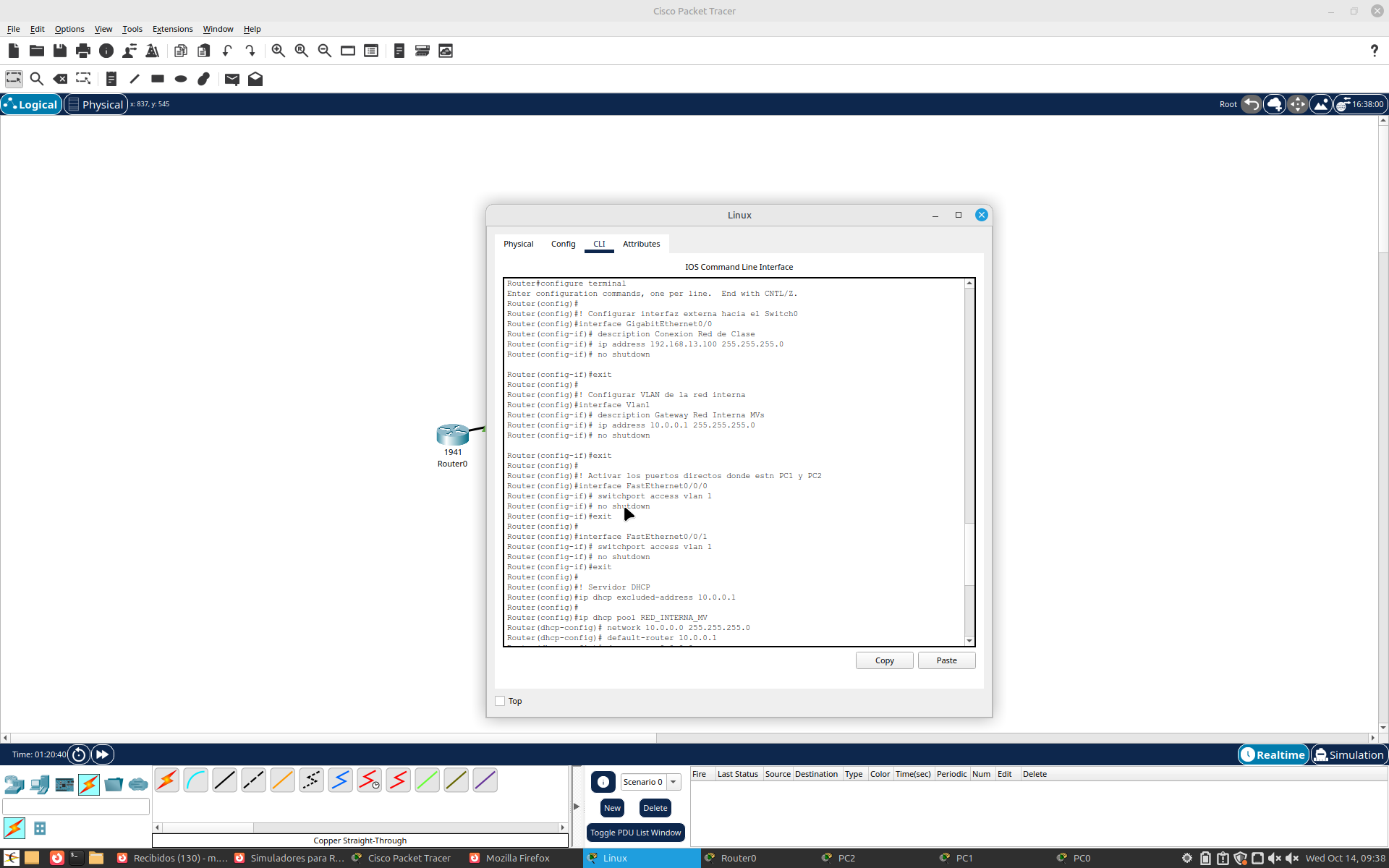

Figura 2: Execució de comandaments CLI al router Linux per configurar IP, VLAN i el servei DHCP.

enable
configure terminal

! 1. Interfície Externa (Red de Clase)
interface GigabitEthernet0/0
 description Conexion Red de Clase
 ip address 192.168.13.100 255.255.255.0
 no shutdown
exit

! 2. Interfície Interna (Gateway MVs)
interface Vlan1
 description Gateway Red Interna
 ip address 10.0.0.1 255.255.255.0
 no shutdown
exit

! 3. Asignació de ports interns
interface FastEthernet0/0/0
 switchport access vlan 1
 no shutdown
exit

interface FastEthernet0/0/1
 switchport access vlan 1
 no shutdown
exit

! 4. Servidor DHCP
ip dhcp excluded-address 10.0.0.1
ip dhcp pool RED_INTERNA_MV
 network 10.0.0.0 255.255.255.0
 default-router 10.0.0.1
 dns-server 8.8.8.8
exit


2.3 Configuració de la Porta d’Enllaç de l’Aula (Router0)

Es configura la interfície GigabitEthernet0/0 del router principal de l’aula per establir la porta d’enllaç per defecte cap a la xarxa d’eixida.

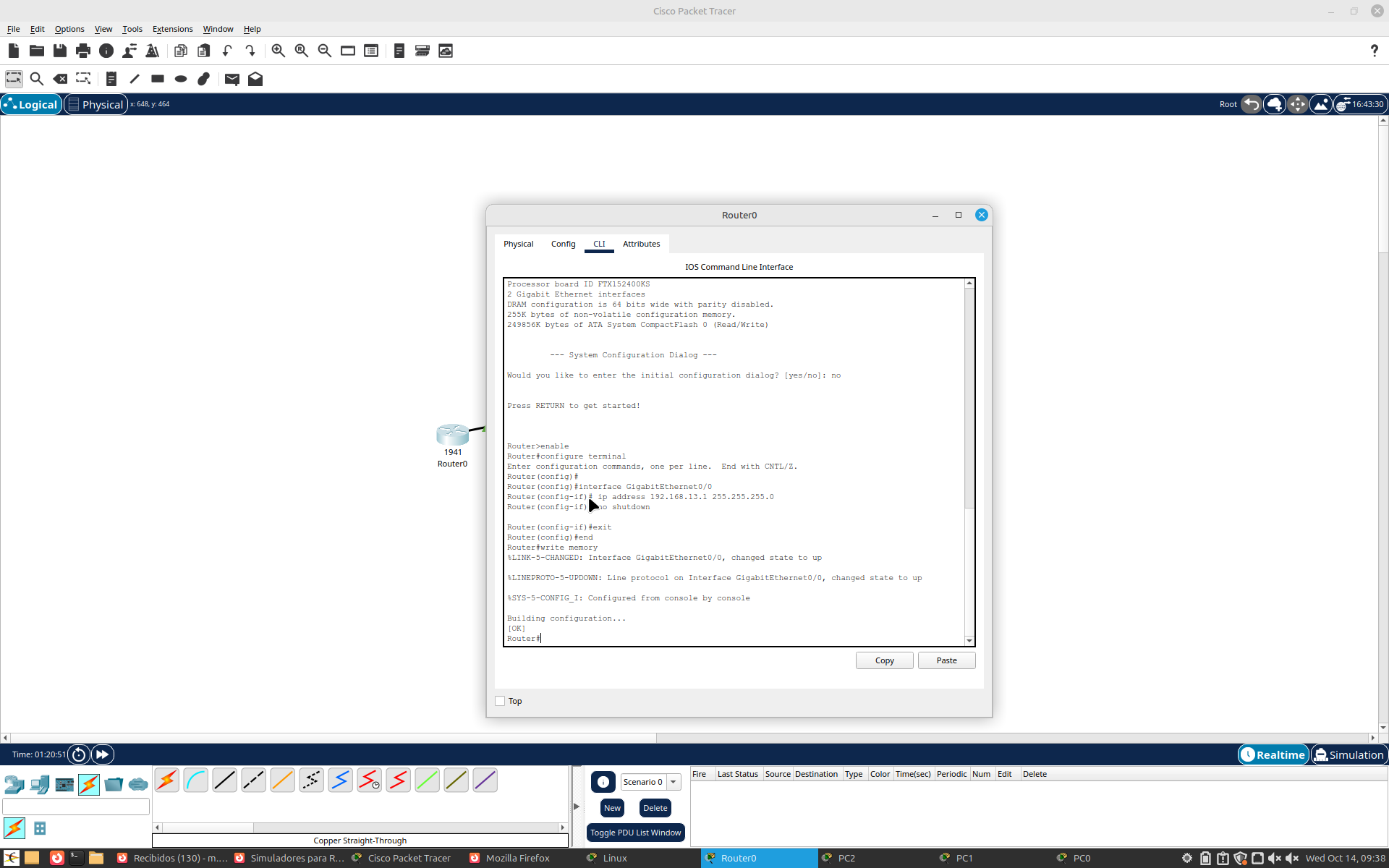

Figura 3: Configuració de la IP 192.168.13.1/24 i desat en memòria al Router0.

2.4 Verificació d’Assignació DHCP a la MV 1 (PC1)

Es comprova la correcta recepció de paràmetres de xarxa per DHCP a la primera màquina virtual (PC1).

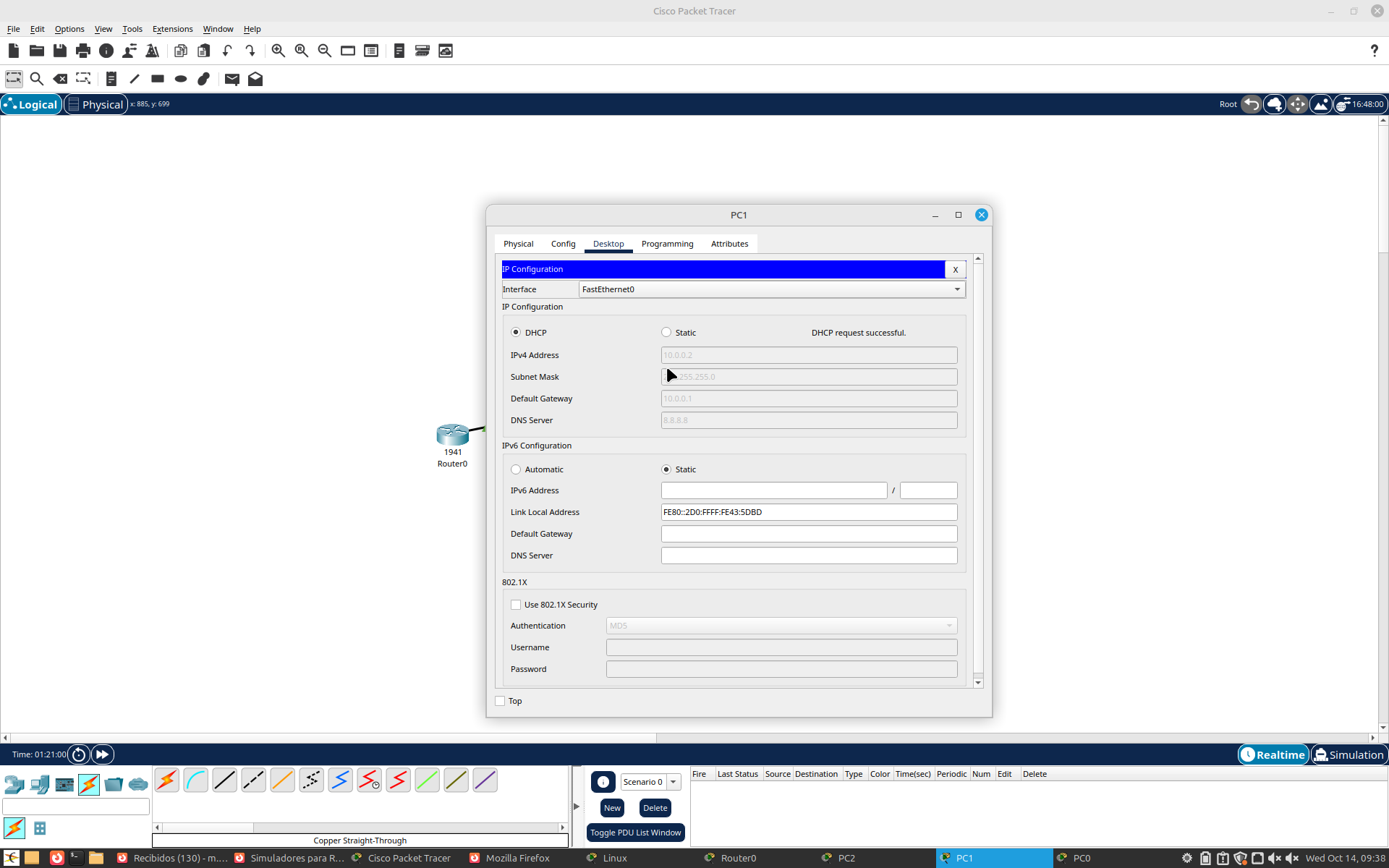

Figura 4: Assignació dinàmica correcta de la IP 10.0.0.2 i Gateway 10.0.0.1 a PC1.

2.5 Verificació d’Assignació DHCP a la MV 2 (PC0)

Es verifica la concessió d’IP a la segona màquina virtual (PC0) i es desmarca la casella de seguretat 802.1X.

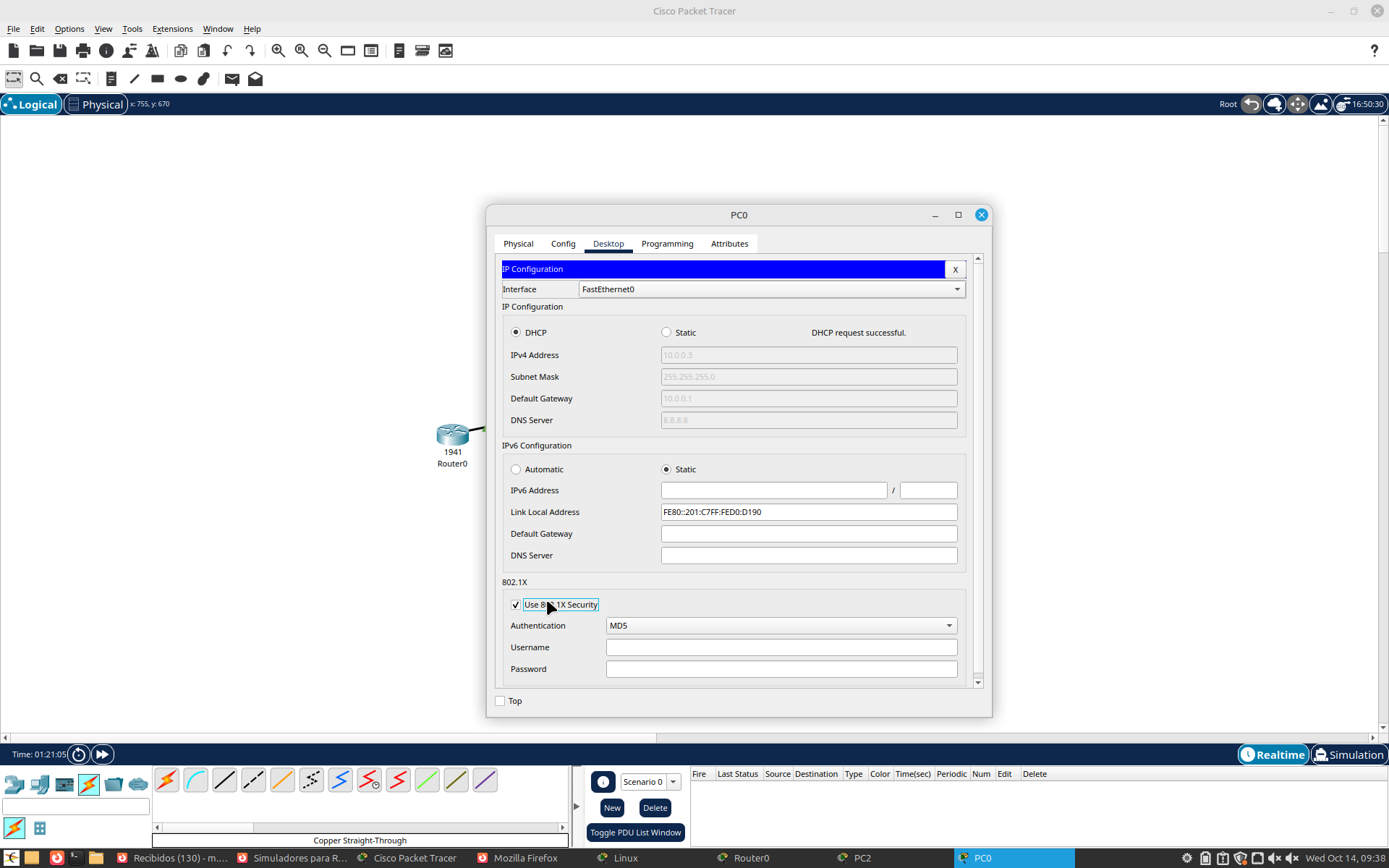

Figura 5: Concessió de la IP 10.0.0.3 a PC0 i deshabilitació de la seguretat 802.1X.

2.6 Configuració d’IP Estàtica a l’Equip de l’Aula (PC2)

S’estableix la configuració d’IP manual a l’equip amfitrió de la xarxa externa de l’aula.

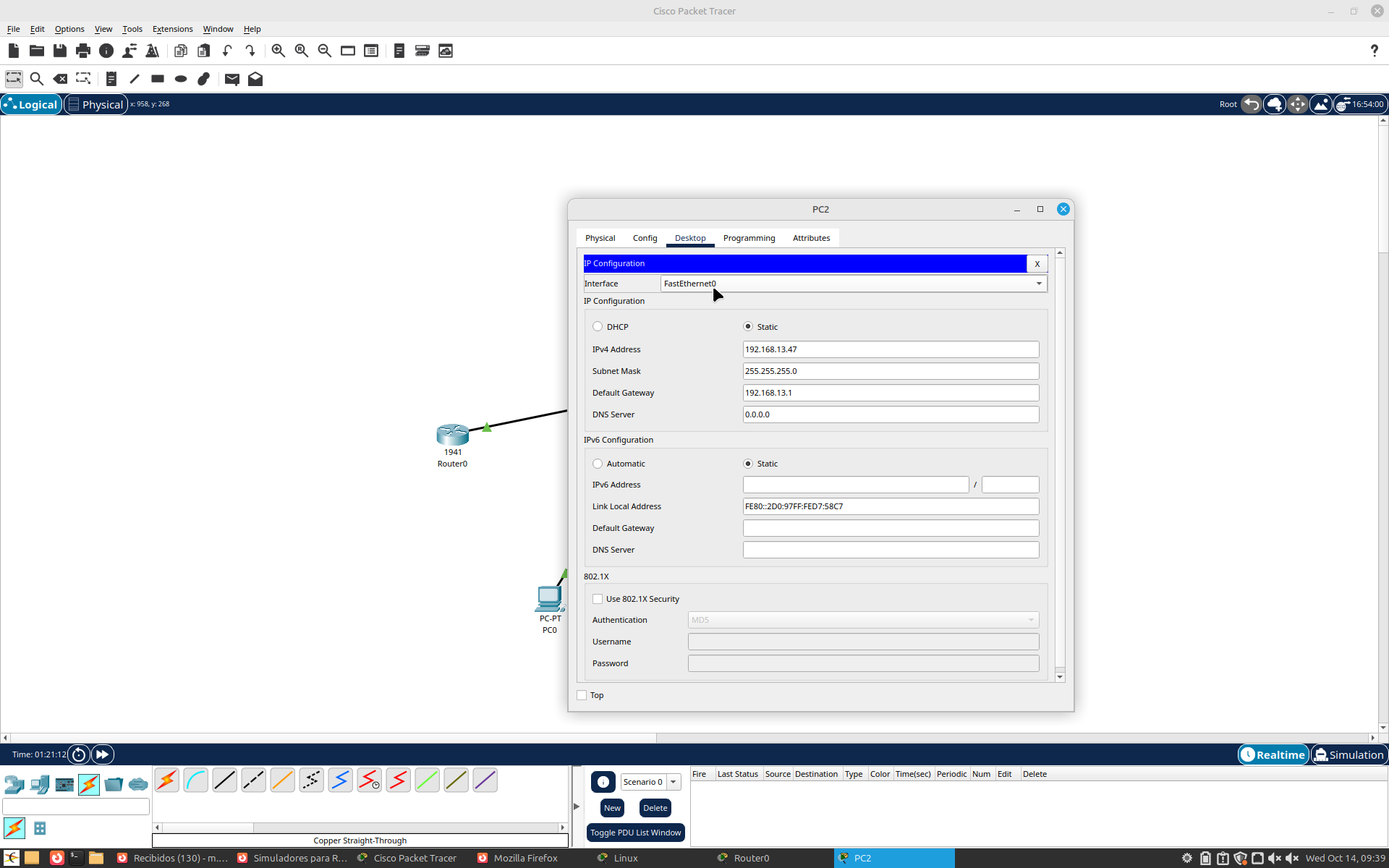

Figura 6: Assignació estàtica de la IP 192.168.13.47 a l’equip PC2.

3. Comprovació de Connectivitat i Validació

Per validar la comunicació correcta entre les subxarxes creades, s’executa una prova d’ICMP (ping) des de la màquina virtual PC1 (10.0.0.2) cap a l’equip de l’aula PC2 (192.168.13.47):

PC> ping 192.168.13.47

Pinging 192.168.13.47 with 32 bytes of data:
Reply from 192.168.13.47: bytes=32 time=1ms TTL=127
Reply from 192.168.13.47: bytes=32 time=1ms TTL=127
Reply from 192.168.13.47: bytes=32 time=1ms TTL=127
Reply from 192.168.13.47: bytes=32 time=1ms TTL=127

Ping statistics for 192.168.13.47:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
